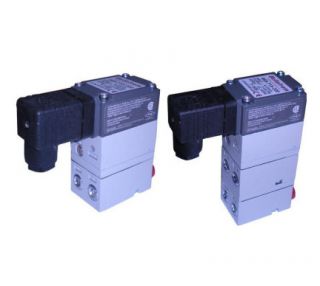

TYPE1500电气转换器

发布时间:2016-07-25 16:24:44 | 浏览次数:

型号:TYPE1500

英文名称: I/P and E/P converters
产品备注:TYPE1500 ,969-715-001电气转换器,969-716-211电气转换器,969-710-211电气转换器,969-715-211电气转换器

T1500电气转换器

电气转换器,把电子信号成比例地转换成压力输出。对驱动阀门,阀定位器和最终控制元件提供精密的电气控制。适用于高流量的控制装置。
  T1500小型,便于安装、调整等特性,使得该器件可工作在有限空间或集成安装,以实现多种控制功能。
  DIN式安装架和支管集装安装架可提供三个、五个或十个一组的安装形式。
  在T-1500内部装有一个动放大器,使它可以提供很高的流量。
                    特性
应用条件:露点=35℉(2℃)(室内)油的含量:=<1ppm颗粒=3um
精度:输出量程的±0.10%,标准的输出量程的±0.25%,最大的
滞后量:输出量程的±0.01%,标准的输出量程的±0.10%,最大的
重复性:输出量程的±0.01%,标准的输出量程的±0.10%,最大的
环境温度的影响:额定输出的±0.004%每℉,标准的额定输出的±0.022%每℉,最大的
温度的影响:≤0.02%/℉,零位和量程影响的总和
工作温度范围
  丁腈橡胶膜片:-20℉~160℉(-20℃~70℃)
  氟化橡胶膜片: 0℉~160℉(-18℃~70℃)
储藏温度
  丁腈橡胶膜片:-40℉~200℉(-40℃~93℃)
  氟化橡胶膜片:0℉~160℉(-18℃~70℃)
振动的影响:量程的<0.5%每1G,5~2000Hz最大为3G,3个轴向
供给电压,E/P转换器内部安全型/防燃:9VDC到28VDC,<20mA
一般用途:9VDC到28VDC,<20mA
信号阻抗,E/P转换器:6000Ω(最小)
射频干扰/电磁干扰的影响(NEMA4X):<输出量程变化的0.25%
气体消耗量:0.075SCFM(2.124LPM)
供给压力:100psi(最大)
接口:寸 1/4"(气源接口和输出压力接口)1/2"(电气)


    安装方式:
   T1500可以任意角度安装,但在安装后必须重新标定调整。为获得稳定的最大输出压力,T-1500必须垂直安装在无振动或振动不是垂直方向的地方,T-1500有在线式,仪表板式,DIN架或支管集装架等几种安装形式。

气路的连接:
1.输入空气必须为仪表用高质量空气,输入压力比最大输出压力至少大5 psig,但最大不超过120 psig/8.3BAR
2.仪表用高质量空气是指:
a. 露点<35℉(小于2℃)
b. 尘埃微粒不大于3μ。
c. 油质含量不超过1PPm。
3.所有不用的接口必须堵死。



输入端:
  可连在任何两个标有“IN”的接口之一,避免密封材料遗漏在管道或转换器的气路上。

输出端:
 可连在任何两个标有“OUT”的接口之一,另一个接口可安装压力表。



订货选型


T1500 A B C D E F G H
  96                                      基本编号
  B             防护等级
9             室内使用/ 一般用途
  C           “进& 出”气接口连接件
7           1/4 " NPT
8           1/4 " BSPT
9           1/4 " BSPP
  D         输入(信号)
1         4-20 mA
2         0-5 VDC
3         1-9 VDC
4         1-10 VDC
5         0-10 VDC
6         1-5 VDC
  E       输出(压力)
0       3-15psig/0.2-1.0BAR
1       3-27psig/0.2-1.9BAR
2       6-30psig/0.4-2.1BAR
3       0-15psig/0-1.0BAR
4       0-30psig/0-2.1BAR
5       0-60psig/0-4.1BAR
6       0-120psig/0-8.3BAR
  F     电气连接件:
  0     1/2 " NPT
1     终端模块(室内使用/ 一般用途)
2     赫斯曼接口(DIN 43 650-A )
3     1/2 " BSPT 导管
  G   膜片材料
0   丁腈橡胶
1   碳氟化合物
  H 防爆等级
  0 本安型
1 一般用途
