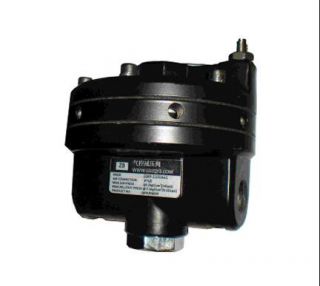

QKP气控减压阀

发布时间:2016-07-25 16:22:24 | 浏览次数:

型号:QK

气控减压阀/QKP-2000系列主要用于远距离控制气路的压力,通过调节控制口气压的压力大小,来达到控制主阀出口压力的目的。该减压阀带有溢流装置,当输出压力超过定值压力时,溢流阀自动打开排气,使系统压力保持不变。适于远距离(300m以内)、高处、危险处、调压困难的场合使用。也可以过一个给定阀来控制多个 气控减压阀,来得到相同的系统压力,和不同的系统压力。


 工作原理
       气控减压阀所用的给定调压气体压力信号,是由超高精密调压性能的气动定值器供给,或采用电气转器的输出压力作为控制压力信号,来给定或连续调节QKP-2000系列气控减压阀,从而得到设定的稳定输出压力。
                        特性
l  优秀的稳定输出性能
l  快速的控制,和连续调节
l  可作远程遥控控制
l  配合电气转换器,接收电信号进行控制
l  优秀的重复调节性能
                    技术参数
l  耐压:1.6MPa (16kgf/cm2
l  气源压力(最高输入压力):≤1.2MPa
l  输出压力:0-1.6MPa, 0-0.3MPa, 0-0.6MPa , 0-0.8MPa
l  重复调节误差1%
l  使用流体:压缩空气,氮气。
l  阀体材质:铝合金或不锈钢
l  阀芯材质:不锈钢
l  膜片材质:丁纳橡胶和聚酯纤维或氟胶膜片
l  使用温度:-20--+70℃(普通型)-20--+120℃(高温型)-40--+70℃(低温型)

选型参数


QKP     □        □      □    □   □   □  说 明
输出压力
可调范围
21           0-0.16MPa
22           0-0.3MPa
23           0-0.6MPa
24           0-0.8MPa
口径
连接螺纹
1         通径8MM 螺纹连接:NPT1/4″
2         通径10MM 螺纹连接:NPT3/8″
3         通径15MM 螺纹连接:NPT1/2″
4         通径20MM 螺纹连接:NPT3/4″
5         通径25MM 螺纹连接:NPT1″
控制信号和输出压力比例关系 1       1:1
2       1:2
3       1:3
控制操作器类型(付阀) P     气动定值器
E     电气转换器
X     无,自行购买
阀体材质 A   铝合金
P   不锈钢
C   碳钢
使用环境温度 1 -20℃~70℃
3 -40℃~70℃
