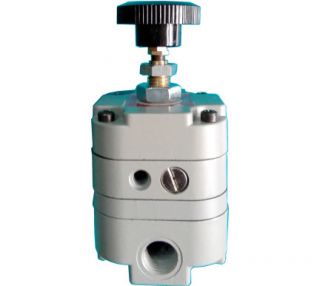

TYPE-10高精密调压阀
发布时间:2016-07-25 16:03:49 | 浏览次数：
型号：TYPE-10
TYPE10高精密调压阀T10系列高精密调压阀，适用于调压精度高、重复精度高的场合，广泛用于工业加工过程、检验过程、仪器控制与分析、医疗器械等需要对气压进行精密调节的管路或容器系统、复杂分支线路多、环境恶劣、气源压力及流量、温度经常变化变化但又要求压力保持稳定的场合。
特性
1.调压精度高---输出压力的精度可达0.1%
2. 重复精度高、启动稳定—对输入压力及流量变化的反应很小,解决了一般减压阀经过一段闲置时间后需要重新调整的问题,即使重复开关气源,输出压力也会回到原来所设定的输出压力值.重复性能好.
3.压力稳定—由于才用了大功率气动放大器,在流量变化的情况下,本调压阀会稳定地保持在设定值,特别是从关闭气源到20.15M3/h的流量表现尤佳。调压阀内置高性能的伺服机构，即使气源压力波动，输出压力也能保持恒定。
4.反应灵敏度高—调压阀溢流量大的特性确保调压阀在压力变化时反应迅速，避免了输出压力被降低的情况，从而保持稳定的输出压力。灵敏度为0.03KPa。
5.自锁能力—T10标准型高精密调压阀上装有自锁螺母以防止意外操作。
6.温度稳定性—由于调压阀内部装有特殊的不锈钢气囊，使外界环境温度的变化影响输出压力的变化降到最低。
7. 安装--可以任意角度安装，可以管装，也可以安装到面板上。
技术参数
| 基本型号 | TYPE10标准型 | TYPE10PL活塞操作型 |
| 最大供气压力 | 150psig/10.3bar/10.5kgf/cm2 | |
| 输出压力范围 |
2-25psig 2-60psig 2-120psig 0.14-1.7bar 0.14-4.1bar 0.14-8.3bar 0.14-1.7 kgf/cm2 0.14-4.2kgf/cm2 0.14-8.4kgf/cm2 |
|
| 接口尺寸 | 1/4〞 | |
| 供气压力变化对输出压力的影响 | 供压气源变化25psig/1.7bar/1.7kgf/cm2 /170kPa对输出压力变化影响0.005psig/0.0003bar/0.0003kgf/cm2/0.03KPa | |
| 灵敏度 | 3.2mm水柱/0.0003 kgf/cm/0.03KPa | |
| 耗气量 | 4.8SCFM 8.1M3/h | |
| 流量能力 | 14SCFM/ 369LPM/ 23M3/h | |
| 排气量高出设定值5psig（0.35 kgf/cm2 | 2SCFM / 56PLM /3.4 M3/h | |
| 使用温度范围 | -20-160℉/-29-71℃ | |
| 流量变化对输出压力影响 | 流量变化10SCFM/ 283LPM / 17M3/h对输出压力变化为0.25psig/0.01bar/0.0175 kgf/cm2 /1.7KPa | |
|
型号 T10 |
编号 |
接口规格 NPT |
调压输出范围 | |||
| bar | psig | Kgf//cm2 | KPa | |||
| 960-003-000 | 1/4〞 | 0.14--1.7 | 2--25 | 0.14--1.75 | 14--175 | |
| 960-009-000 | 1/4〞 | 0.14--4.1 | 2--60 | 0.14--4.2 | 14--420 | |
| 960-015-000 | 1/4〞 | 0.14—8.3 | 2--120 | 0.14--8.4 | 14—840 | |
