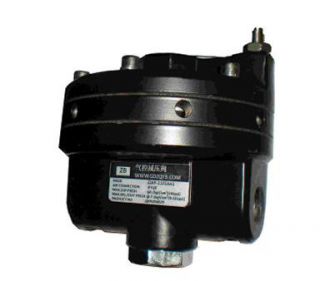

气控减压阀/QKP-2000系列主要用于远距离控制气路的压力，通过调节控制口气压的压力大小，来达到控制主阀出口压力的目的。该减压阀带有溢流装置，当输出压力超过定值压力时，溢流阀自动打开排气，使系统压力保持不变。适于远距离(300m以内)、高处、危险处、调压困难的场合使用。也可以过一个给定阀来控制多个 气控减压阀，来得到相同的系统压力，和不同的系统压力。
                              工作原理
       气控减压阀所用的给定调压气体压力信号，是由超高精密调压性能的气动定值器供给，或采用电气转器的输出压力作为控制压力信号，来给定或连续调节QKP-2000系列气控减压阀，从而得到设定的稳定输出压力。
                        特性
l  优秀的稳定输出性能
l  快速的控制，和连续调节
l  可作远程遥控控制
l  配合电气转换器，接收电信号进行控制
l  优秀的重复调节性能
                    技术参数
l  耐压：1.6MPa （16kgf/cm2
l  气源压力(最高输入压力)：≤1.2MPa
l  输出压力:0-1.6MPa, 0-0.3MPa, 0-0.6MPa , 0-0.8MPa
l  重复调节误差1%
l  使用流体：压缩空气，氮气。
l  阀体材质：铝合金或不锈钢
l  阀芯材质：不锈钢
l  膜片材质：丁纳橡胶和聚酯纤维或氟胶膜片
l  使用温度：-20--+70℃（普通型）-20--+120℃（高温型）-40--+70℃(低温型)

选型参数


QKP	□        □      □    □   □   □						说 明
输出压力 可调范围	21							0-0.16MPa
	22						0-0.3MPa
	23						0-0.6MPa
	24						0-0.8MPa
口径 连接螺纹	1						通径8MM 螺纹连接：NPT1/4″
	2						通径10MM 螺纹连接：NPT3/8″
	3						通径15MM 螺纹连接：NPT1/2″
	4						通径20MM 螺纹连接：NPT3/4″
	5						通径25MM 螺纹连接：NPT1″
控制信号和输出压力比例关系	1						1：1
	2						1：2
	3						1：3
控制操作器类型（付阀）	P						气动定值器
	E						电气转换器
	X						无，自行购买
阀体材质	A						铝合金
	P						不锈钢
	C						碳钢
使用环境温度	1						-20℃~70℃
	3						-40℃~70℃
