背压阀

发布时间:2017-04-25 10:41:12 | 浏览次数:

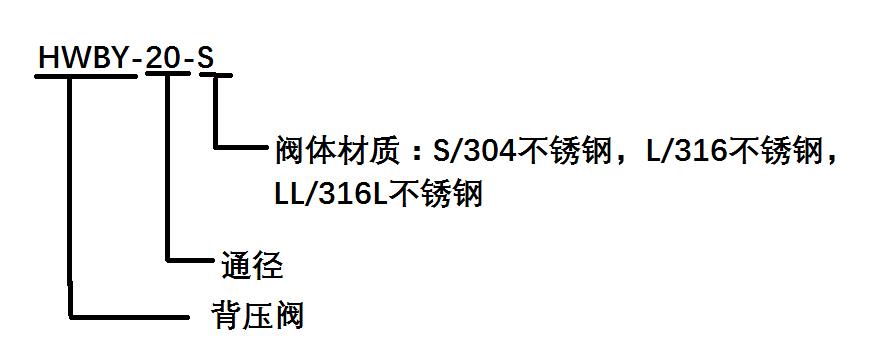

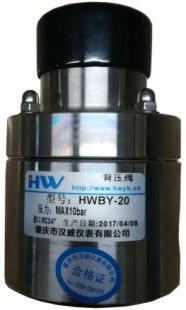

型号:HWBY-20

一、 概述



计量泵等容积泵在低系统压力下工作时,都会出现过量输送。为解决类似问题,必须在计量泵的进出口至少0.7Bar的背压。通过在计量泵出口管道中安装背压阀就能达到目的。



二、 主要功能



1. 为背压阀两端管路提供压力差



2. 在要求不是很严格的系统中可作为安全阀使用。



3. 和脉动阻尼器配合使用减小水锤对系统的危害,减小流速波动的峰值,保护管路、弯头、接头不受压力波动的冲击。



4. 为计量泵创造良好的工作环境并改善泵的工作性能。



三、 工作原理



背压阀是通过弹簧的弹力来工作的。当系统压力比设定



压力小时,膜片在弹簧弹力作用下堵塞管路;当系统压力比设定压力大时,膜片压缩弹簧,管路接通,液体通过背压阀。



四、 背压阀的使用







在出口管路中,背压阀应和脉动阻尼器同时使用,用脉动阻尼器吸收泵和背压阀之间的流量峰值。没有脉动阻尼器时,背压阀将随着每次泵冲程的进行而快速打开和关闭。有脉动阻尼器时,背压阀将在半开和半关的位置上振荡,因而脉动阻尼器可以减少背压阀的磨损速度。



对于大流量的泵,且出口管路长而细,背压阀的安装位置应靠近加注点,以减小虹吸的趋势。



当输送含有悬浮状固体的介质,在背压阀入口端应安装带管堵的三通(或四通),使管路在不拆卸的情况下能够进行清洗。
