肇庆市汉威仪表有限公司
>
产品展示
>

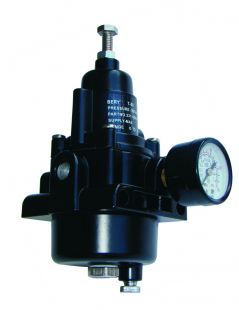

T50空气过滤减压器
发布时间:2017-12-09 18:35:29 | 浏览次数:
型号:T50空气过滤减压器
产品名称:T50精密过滤调压阀
产品型号:T50
英文名称:AIR FILTEER
REGULATOR
产品类别:T50空气过滤减压阀
产品备注:T50空气过滤减压器,T50空气过滤减压阀,960-062-000过滤调压阀,960-067-000过滤调压阀,960-068-000过滤调压阀,960-069-000过滤调压阀
T50精密过滤调压阀,是将来自空气压缩机17kgf/cm2的空气压力,经过滤净化后,可调节在0-0.8kgf/cm2;0-2kgf/cm2.;0-4kgf/cm2;0-8.4kgf/cm2范围内任一输出压力值,保持稳定。作为各类气动自动装置的气源自动装置的气源压力提供给单元以及其他气动设备的附属装置。同样适用于气动卡盘、压力喷枪、气动执行机构,以及广泛的其它工业气动系统和设备上。
特性
T50精密过滤调压阀,优秀的调节性能、坚固耐用的结构、优秀的稳定性和可重复性、40微米的自清洁过滤装置、具有自溢流能力等优点。
参数
|
T50过滤调压阀
|
灵敏度
|
1”(25.4mm)水柱 (0.0025kgf/cm)
(0.2KPa)
|
流量能力
|
20SCMF(565LPM) (34立方米/小时)(565L/MIN)
|
气源压力波动对输出压力影响
|
小于0.2psi(
0.01bar) (0.015kgf/cm2) ( 1.3KPa)
|
排气能力(超出预设压力34KPa的排气量)
|
0.1-0.45SCFM
(3-13L/min)
|
最大进气压力(气源压力)/供气压力
|
250psi(17.2bar)(17kgf/cm2)
(1.7MPa)
|
流量变化对输出压力的影响
(供压100psi/7kgf/cm2/6.9bar)
|
流量高于10SCFM(17立方米/小时)时,预设压力为1.4kgf/cm2(20psi)时变化0.3kgf/cm2(4psi)
|
输出压力可调范围
|
0-10psi(0-0.7kgf/cm2),0-30psi(0-2kgf/cm2)
0-60psi(0-4kgf/cm2),
0-120psi(0-8.4kgf/cm2)
|
使用温度
|
-17度到70摄氏度(0-160华氏度)
|
最大耗气量
|
6SCFH(0.3L/min)
|
接口螺纹
|
1/4NPT
|
外形尺寸
|
3.19”X3.19”X7.25” (81X81X184mm)
|
材料
|
外壳和本体:压铸铝合金,膜片:丁纳橡胶和聚酯纤维
|
重量
|
0.8kg
|
选型编号
|
编号
|
压力可调范围
|
螺纹接口
|
T50
|
960-062-000
|
0-0.7bar(0-10psi)(0-0.8kgf/cm2)
|
1/4NPT
|
960-067-000
|
0-2.1bar(0-30psi)(0-2kgf/cm2)
|
||
960-068-000
|
0-4.1bar(0-60psi)(0-4kgf/cm2)
|
||
960-069-000
|
0-8.3bar(0-120psi)(0-8.4kgf/cm2)
|
