气动压力变送器

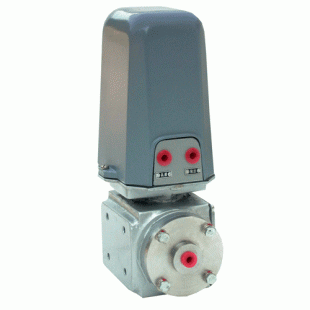

HWBY气动压力变送器
用途：
HWBY气动压力变送器由于不能带电的区域，连续测量生产流程中的气体、蒸汽、液体等流体的压力，将其转化成20-100KPa的标准的气压信号，输出到气动显示调节等单元进行指示、记录或调节。
工作原理：
HWBY气动压力变送器是按力矩平衡原理工作的，通过测量元件把压力转换成杠杆的位移，使放大器产生气压信号输出。
技术参数：
|
型号 |
测量范围（KPa） |
测量元件 |
测量接头 |
重量 |
|
|
HWBY-230 |
0~10、0~16、0~25、0~40、0~60 |
锡磷青铜波纹管 |
M10X1 内螺纹 |
6Kg |
|
|
HWBY-240 |
0~40、0~60、0~100、0~160、0~250 |
||||
|
HWBY-250 |
0~160、0~250、0~400、0~600、0~1000 |
||||
|
HWBY-460 |
0~600、0~1000、0~2500、0~3200、0~4000 |
铬钒钢弹簧管 |
M20X1.5 |
6.5kg |
|
|
HWBY-470 |
0~2500、0~4000、0~6000、0~10000、0~16000 |
||||
|
HWBY-480 |
0~10000、0~16000、0~25000、0~40000、0~60000 |
||||
|
正迁移+量程≤最大量程，负迁移≤最大量程 ，在型号后面加A为整迁移，加B为负迁移 |
|||||
|
气 源 |
140KPa(1.4bar) |
||||
|
输 出 信 号 压 力 |
20-100KPa |
||||
|
精 度 |
1级(1%) |
||||
|
被 测 介 质 温 度 |
-20~80℃ |
||||
|
输出信号接口螺纹 |
M10X1 |
||||
|
环 境 温 度 |
-10~+60℃ |
||||
|
环 境 湿 度 |
10~95%RH |
||||
|
安 装 固 定 方 式 |
现场Ф50-Ф55管装 |
||||
外形尺寸和安装
