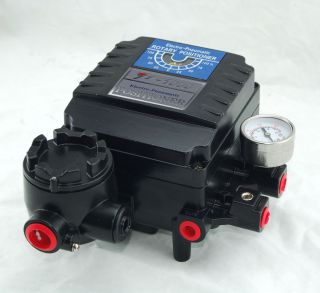

YT-1000电气阀门定位器

发布时间:2017-11-23 19:54:22 | 浏览次数:

型号:YT-1000

YT-1000L(直行程型) 电气阀门定位器, YT-1000R(角行程型)电气阀门定位器,是一种从控制器或控制系统中接收4~20mA直流电流信号,并向气动执行机构输送空气来控制阀门开度的装置。正作用和反作用,单作用和双作用之间可方便转换。 对于小型执行机构产生的振动,可通过添加定位器的节流孔来解决。 空气消耗量少,经济性好。 不用更换零件就可以实现1/2范围内的分程控制



项目|型号

YT-1000L

YT-1000R

直行程(L

角行程(R

单作用(S

双作用(D

单作用(S

双作用(S

输入信号

4-20mA.DC;0-10mA.DC;4-12mA.DC;12-20mA.DC;0-5mA.DC;5-10mA.DC

供气压力

0.14-0.7MPa

行程范围

0-150mm

0-90°

电 阻

280±10Ω4-20mA.DC;950±30Ω0-10mA.DC

气源接口

NPT1/4PT1/4

压力表接口

NPT1/8PT1/8

电源接口

G1/2

防爆等级

隔爆型(Exd || BT6) 本安型(Exd || CT6

环境温度

-40℃~+60℃(本安型) -20℃~+60℃(隔爆型)

相对温度

5%-100

  直线性

±1

±2

±1

±2

固 差

≤1

≤2

≤1

≤2

死 区

≤0.4

≤0.8

≤0.4

≤0.8

输出特性

线性

耗 气 量

单作用3L/min(供气0.14MPa);双作用15L/min(供气0.55MPa

流 量

80L/min

外形尺寸

221X166.5X117.5mm

221X116.5X113.5mm

材 料

铸铝(表面喷涂工艺处理)

重 量

2.8Kg
